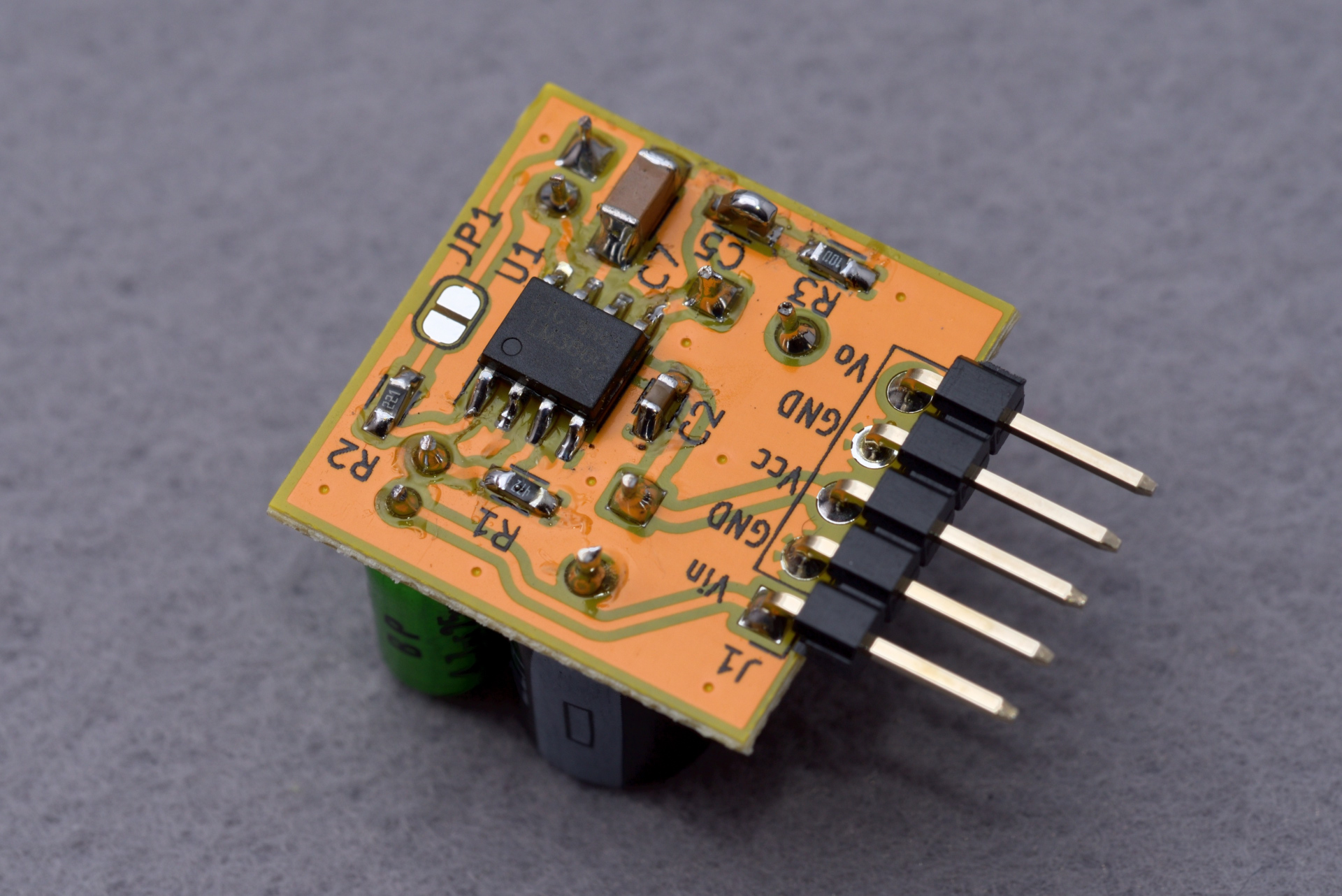

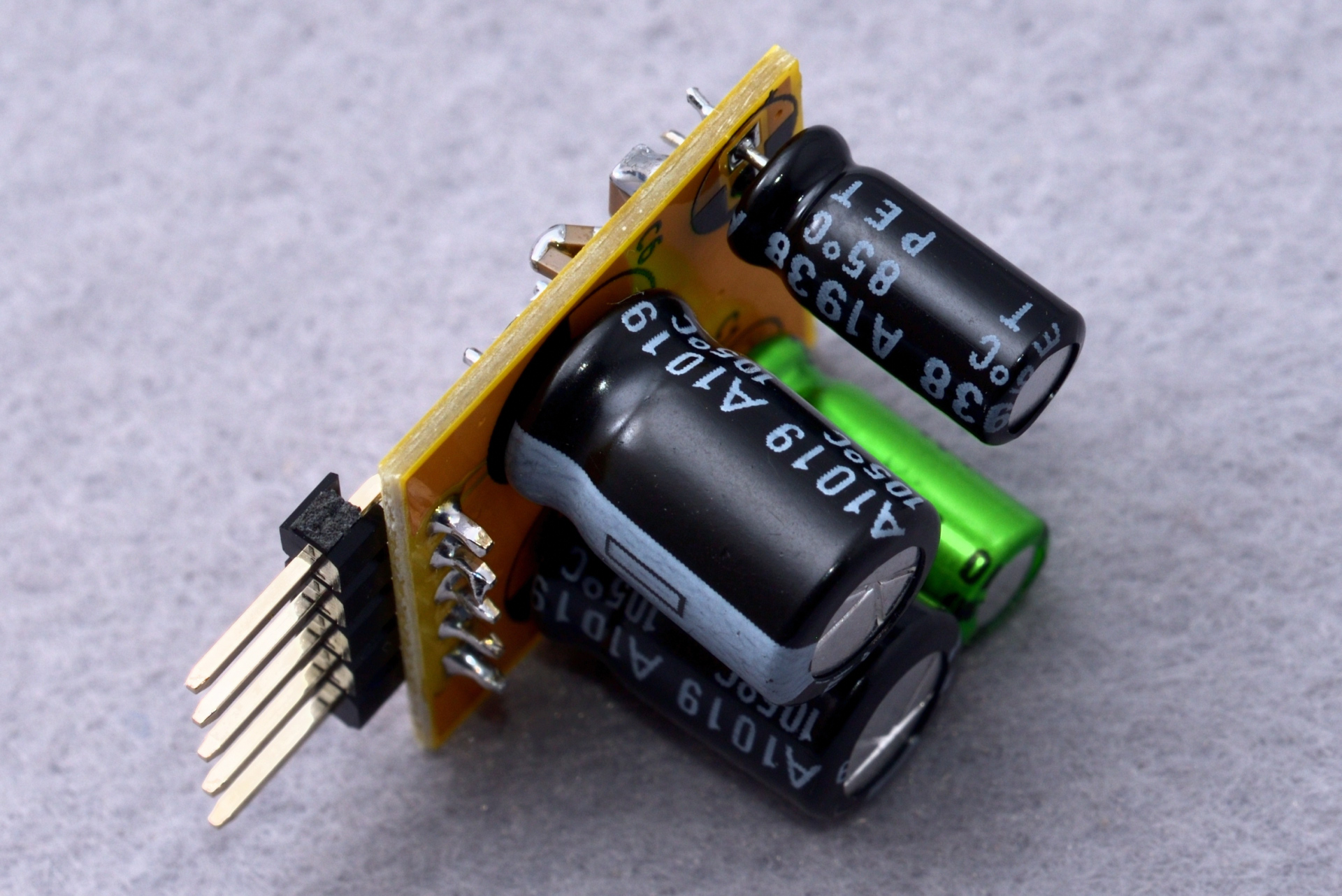

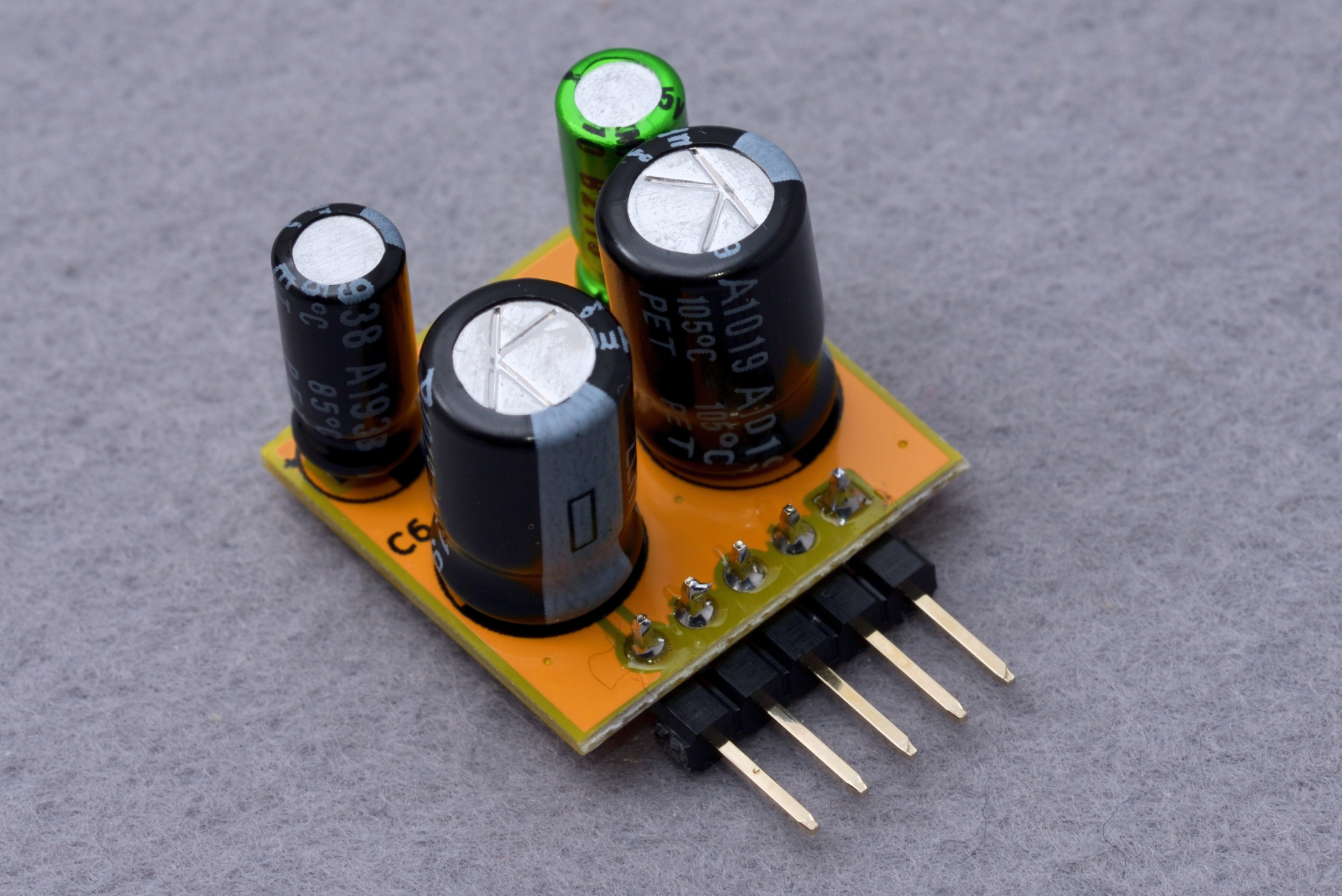

8PINオーディオアンプIC LM386Gの基板を作ってみた

秋月電子で買える8ピン面実装品のオーディオアンプICの基板全部作る！

第４段として、定番LM386系であるUNISONIC製LM386Gの基板を作ってみました。

LM386Gについて

LM386は定番のモノラルオーディオアンプICで、セカンドソース品が沢山あります。
オリジナル品はナショナルセミコンダクタ（現：TI、テキサスインスツルメンツ）です。

今回は秋月電子で購入したUNISONIC製のセカンドソース品「LM386G-S08-R」を使用します。
お値段は１個30円でした。激安ですね。

電源電圧：4V～12V
ゲイン：20～200倍（26dB～46dB）

回路図は下記になります。
ほぼデータシートのとおりです。

ジャンパ（JP1）をオープンにすることで、ゲインは最小の20倍になります。

ジャンパ（JP1）をショートすると、R2でゲインを調整することができます。

データシートによると、R2が1.2kΩのとき、ゲインは50倍。
R2が0Ω（ショート）で、ゲイン最大の200倍（46dB）になります。

1ピン－5ピン間をCRで繋ぐことにより、低域の増幅率を上げる効果があるようです。

今回はこれが出来るようなパターンにするのを忘れてしまっていました…
頑張れば空中配線で何とかできそうです。

使用する部品リストは下記になります。

品名	参照名	数量	数値・仕様	規格・フットプリント
アンプIC	U1	1	LM386G-S08-R	8-pin SOP 秋月電子：I-14549
抵抗	R1	1	4.7kΩ	チップ抵抗 1608サイズ秋月電子：R-14121 共立エレショップ：ABO36V
抵抗	R2	1	例：220Ω ※ゲイン調整用 0ΩでMAX	チップ抵抗 1608サイズ秋月電子：R-13833 共立エレショップ：ABM36Y
抵抗	R3	1	10Ω	チップ抵抗 1608サイズ秋月電子：R-13832 共立エレショップ：ABM362
コンデンサ	C1	1	4.7μF	無極性電解コンデンサ直径：5mm、ピッチ2mm 秋月電子：P-15098など
コンデンサ	C2	1	0.1μF	チップ積層セラミックコンデンサ 1608サイズ秋月電子：P-13374
コンデンサ	C3, C6	2	470μF	電解コンデンサ直径:～12.5mm、ピッチ3.5mm 秋月電子：P-02719
コンデンサ	C4	1	10μF	電解コンデンサ直径：5mm、ピッチ2mm 秋月電子：P-17897など
コンデンサ	C5	1	0.047μF	チップ積層セラミックコンデンサ 1608サイズ共立エレショップ：IAV319
コンデンサ	C7	1	10μF	チップ積層セラミックコンデンサ 3216サイズ秋月電子：P-17338
ジャンパ	JP1	1	ジャンパ（パッド）	はんだジャンパ（ゲイン設定用）オープンでゲイン最小(20倍)
ピンヘッダ	J1	1	L型ピンヘッダ 1列×5極	形名：PH-1x40RG(2)※折って使用秋月電子：C-01627
